La deformazione dei tubi è un insieme di lavorazioni che permettono di cambiare forma e dimensioni di un tubo senza tagliarlo e senza rimuovere materiale.
L’idea di fondo è semplice: invece di assemblare una tubazione saldando più pezzi, si parte da un tubo singolo e lo si modella fino a ottenere la forma necessaria. Questo riduce tempi, costi e potenziali punti di debolezza.
Il tubo viene modellato plasticamente, cioè oltre il suo limite elastico, così da mantenere stabilmente la nuova geometria. Questa trasformazione può avvenire lungo il corpo del tubo o sulle sue estremità, attraverso lavorazioni specifiche eseguite per mantenere proprietà meccaniche compatibili con l’applicazione e garantire grande precisione finale.
La deformazione dei tubi permette di creare componenti su misura destinati a impianti e strutture molto diversi tra loro. Grazie a queste tecniche si ottengono pezzi più leggeri, più resistenti e con geometrie spesso impossibili da realizzare tramite saldatura.
Tecniche e tipi di deformazione dei tubi
Le tecniche di deformazione permettono di modellare un tubo secondo le esigenze del progetto, mantenendo proprietà meccaniche compatibili con l’applicazione e riducendo al minimo la necessità di saldature.
Le operazioni di deformazione non sono tutte uguali: ciascuna agisce in modo specifico sul tubo, permettendo di ottenere forme, finiture e funzionalità diverse. Spesso vengono combinate tra loro per raggiungere la geometria finale con il massimo livello di precisione.
Deformazione a freddo
La maggior parte delle lavorazioni avviene a freddo, cioè senza riscaldare il tubo. In questo modo si preservano le sue caratteristiche originarie e si ottengono forme molto precise. Presse, rulli o matrici applicano la forza necessaria per piegare, restringere o allargare il tubo, garantendo tolleranze ridotte e una superficie finale di qualità.
Idroformatura
L’idroformatura rappresenta una soluzione avanzata per ottenere geometrie che sarebbero impossibili con le tecniche tradizionali.
Il tubo viene posizionato in uno stampo e riempito con un fluido ad alta pressione: la spinta interna lo fa aderire perfettamente alle pareti dello stampo, creando forme molto complesse in un solo pezzo. Questo processo riduce drasticamente la necessità di assemblaggi, aumenta la rigidità strutturale e permette di ottenere componenti più leggeri e più forti, con un minor spreco di materiale.
Curvatura e piegatura
Queste tecniche, piegando o curvando il tubo, permettono di ottenere tubi con angoli e traiettorie tridimensionali con grande precisione.
Rullatura
Il processo deforma il tubo senza asportazione di materiale attraverso l’utilizzo di rulli dedicati.
Si tratta di una lavorazione continua, caratterizzata da elevata velocità, ripetibilità e stabilità del risultato, che consente di ottenere geometrie costanti nel tempo. È particolarmente indicata per produzioni in serie o ad alto volume, dove efficienza e uniformità del prodotto sono requisiti fondamentali.
Rullatura con asportazione
In questo caso, alla rullatura si combina l’azione di utensili da taglio che effettuano interventi di asportazione di materiale come filettature o torniture. Il vantaggio è la possibilità di completare più operazioni in un unico ciclo, realizzando ad esempio filettature interne o esterne direttamente dopo la deformazione plastica, senza spostare il pezzo su altre macchine.
Trafilatura
La trafilatura consiste nel tirare il tubo attraverso una filiera di diametro inferiore, provocando una riduzione controllata del diametro esterno e dello spessore, accompagnata dall’allungamento del pezzo.
Questo processo consente di ottenere superfici molto uniformi e una finitura superficiale di elevata qualità, rendendolo particolarmente adatto quando sono richieste tolleranze dimensionali strette. Inoltre, la deformazione plastica introdotta dalla trafilatura fa aumentare in modo omogeneo la resistenza del materiale, migliorandone le proprietà meccaniche.
Imbutitura
L’imbutitura, detta anche stampaggio profondo, permette di dare forma o allargare le estremità del tubo utilizzando una successione di stampi, uno dopo l’altro.
Da un unico pezzo è possibile ottenere coni, svasature, campane, calotte e raccordi speciali, inclusi profili complessi non realizzabili con la sola piegatura.
Questa tecnologia è ampiamente utilizzata per la produzione di raccordi espansi e attacchi speciali. Combinata con altre lavorazioni, permette di realizzare componenti personalizzati e ad alte prestazioni, ideali per applicazioni in cui affidabilità, tenuta e precisione sono requisiti essenziali.
Pressatura
La pressatura utilizza stampi montati su presse meccaniche per modellare l’estremità del tubo o rifinirne la forma. È una tecnica rapida e accurata che serve per piegare il materiale, assottigliare alcune parti o ottenere forme precise in punti specifici.
Tranciatura
La tranciatura, anch’essa eseguita a pressione, asporta materiale in eccesso con tagli netti e controllati, utile per rifilare bordi o preparare il tubo per lavorazioni successive
Deformazioni speciali
Oltre ai processi classici, esistono tecniche sviluppate per esigenze particolari, ad esempio:
- accoppiature tra tubi di forma diversa senza saldatura, ad esempio collegamenti tra sezione tonda e quadrata;
- formature combinate, che integrano più deformazioni in un unico ciclo per ottenere componenti complessi pronti all’assemblaggio.
Queste lavorazioni permettono di realizzare componenti su misura e soluzioni più efficienti, garantendo un’alta qualità e riducendo tempi e costi di produzione.

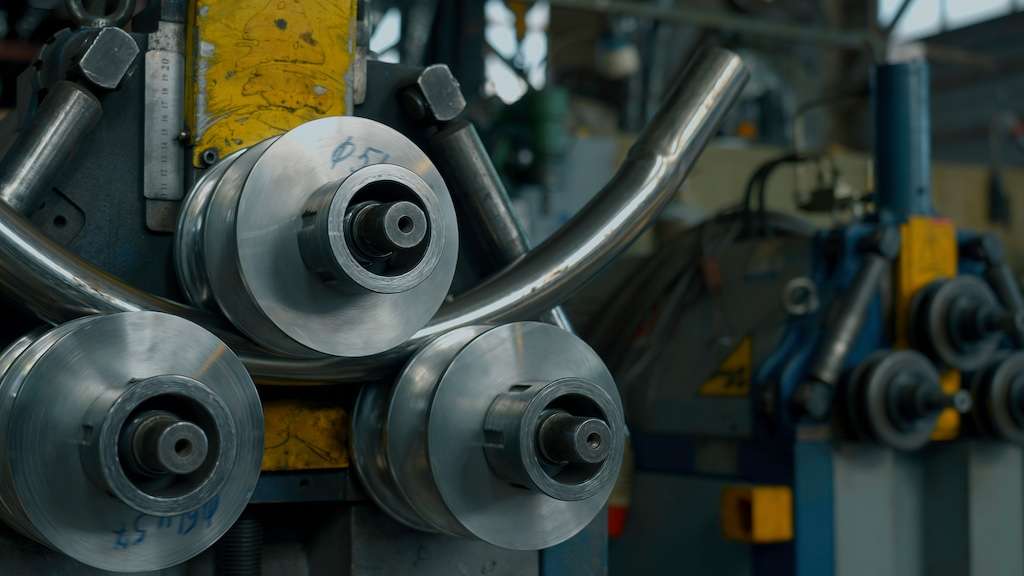

Macchine per la deformazione dei tubi
Le macchine impiegate nella deformazione dei tubi sono progettate per garantire precisione, ripetibilità e produttività elevata.
Ogni tipologia di macchina è pensata per un processo specifico e spesso gli impianti moderni integrano più funzioni in un’unica linea di lavoro.
In Europa il settore è molto avanzato, con produttori specializzati che offrono soluzioni CNC altamente automatizzate
Presse per deformazione a freddo
Le presse dedicate alla deformazione a freddo sono utilizzate per modellare le estremità del tubo, realizzare svasature, allargamenti e raccordi senza saldatura. Un esempio noto è la tecnologia Walform, che consente di ottenere connessioni ad alta tenuta attraverso una formatura precisa della parte terminale del tubo. Queste presse assicurano ripetibilità elevata e riducono la necessità di giunzioni aggiuntive
Curvatubi CNC
Le macchine curvatubi moderne utilizzano controlli numerici, motori brushless e assi multipli per eseguire piegature complesse con precisione millimetrica.
Produttori come Transfluid offrono sistemi capaci di piegare tubi di grande diametro, fino a 350 mm, con cicli rapidi e riduzione dei costi rispetto ai metodi tradizionali. Queste macchine utilizzano mandrini interni e sistemi di supporto che aiutano a piegare anche con raggi ridotti, limitando deformazioni della sezione e la formazione di grinze.
Impianti integrati da coil
Per produzioni su larga scala, aziende come BLM Group offrono sistemi che lavorano direttamente dal tubo in bobina: il materiale viene raddrizzato, tagliato e formato in un unico processo automatico. Soluzioni come 3-RUNNER uniscono taglio, sagomatura e deformazione, riducendo i tempi di fermo, gli scarti e i costi di movimentazione interna.
Macchine per idroformatura
Le macchine di idroformatura utilizzano fluidi spinti a pressioni molto elevate, anche fino a 2000 bar, per deformare il tubo dall’interno e farlo aderire completamente allo stampo. In questo modo è possibile ottenere componenti dalla forma complessa in un unico pezzo, più rigidi e resistenti, riducendo o eliminando la necessità di saldature e assemblaggi successivi.
Componenti macchine per deformazione tubi
Oltre alle macchine principali, la deformazione dei tubi richiede componenti di precisione come giunti, alberi e sistemi di trasmissione. Alcune aziende producono elementi dedicati alle piegatrici CNC ad alta precisione, fondamentali per garantire movimenti fluidi, rapidi e stabili durante la lavorazione.
Insieme, queste macchine coprono l’intero ciclo produttivo della deformazione tubolare. L’evoluzione verso sistemi 4.0, con software integrati, automazione, e controllo qualità avanzato, rende oggi la deformazione un processo sempre più efficiente, preciso e competitivo.

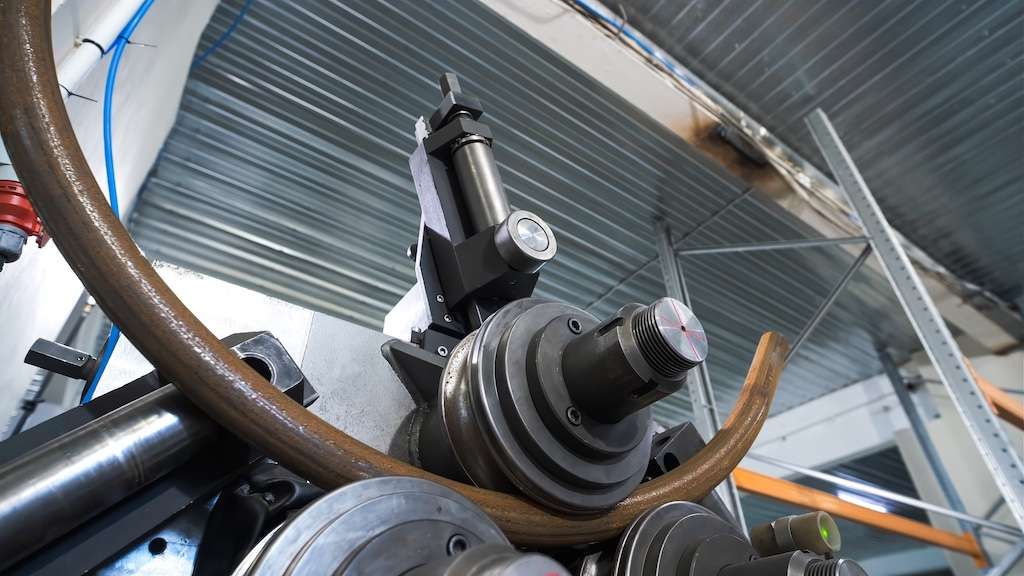

Applicazioni della deformazione dei tubi
La deformazione dei tubi trova impiego in numerosi settori industriali per via dell’estrema varietà di tipologie e tecniche, che permettono di ottenere pezzi unici e affidabili, spesso difficili o impossibili da ottenere in altro modo.
- Automotive
- Aerospaziale e difesa
- Oil & Gas e industria energetica
- Impiantistica industriale
- Edilizia, arredo e architettura
- Navale e ferroviario
Automotive
Nel settore automobilistico la deformazione dei tubi è centrale per la produzione di sistemi complessi:
- telai e longheroni realizzati tramite idroformatura, più leggeri e rigidi rispetto alle strutture saldate tradizionali;
- condotti di scarico e raffreddamento con curve precise e raggi stretti;
- tubazioni frenanti modellate a freddo per garantire tenuta e affidabilità in spazi ridotti.
L’idroformatura, in particolare, permette di consolidare più parti in un unico pezzo, migliorando la robustezza e riducendo tempi e costi di assemblaggio
Aerospaziale e difesa
In campo aeronautico e militare, la priorità è combinare leggerezza e resistenza. Per questo motivo, la deformazione dei tubi trova applicazione per:
- condotti per fluidi ad alta pressione, dove la precisione della forma influisce sulla sicurezza e sull’efficienza del sistema;
- tubi in materiali speciali (come titanio o acciai ad alta resistenza), sagomati con tecnologie avanzate per ridurre al minimo ovalizzazione e difetti.
Oil & Gas e industria energetica
Oleodotti, condotte ad alta pressione e componenti per piattaforme offshore richiedono tubi resistenti alla corrosione, alle sollecitazioni meccaniche e alle variazioni di pressione.
L’idroformatura consente di produrre raccordi monolitici e derivazioni senza saldatura, aumentando l’integrità del sistema e riducendo i punti critici dell’impianto.
Impiantistica industriale
Nel settore chimico, alimentare e della produzione industriale si utilizzano tubi deformati a freddo per realizzare tubazioni di processo con elevata tenuta e superficie interna uniforme.
Edilizia, arredo e architettura
La combinazione di piegatura, rullatura e sagomatura permette di creare:
- strutture metalliche leggere;
- elementi di design curvi, come ringhiere o supporti;
- profili estetici realizzati con tubi sagomati CNC.
Navale e ferroviario
In questi settori la deformazione dei tubi è impiegata per realizzare:
- tubazioni idrauliche e di raffreddamento ad alta pressione;
- componenti robusti e durevoli per ambienti ostili.
Deformazione dei tubi come effetto indesiderato
Oltre ai processi intenzionali, la deformazione può manifestarsi come difetto quando il tubo non reagisce in modo controllato alle sollecitazioni di piegatura.
Durante la piegatura di un tubo, il materiale viene tirato sul lato esterno della curva e compresso su quello interno. Se queste sollecitazioni non vengono controllate correttamente, la forma del tubo si altera e questo può ridurne la resistenza, la tenuta e il corretto funzionamento.
I problemi più frequenti sono lo schiacciamento della sezione (ovalizzazione), l’assottigliamento eccessivo del materiale, il ritorno elastico e la formazione di pieghe.
Quando il tubo si deforma in modo scorretto, la sua capacità di resistere alla pressione diminuisce e il materiale può assottigliarsi fino a rompersi. La comparsa di pieghe interne indebolisce la struttura e può ostacolare il passaggio dei fluidi, mentre il ritorno elastico porta a una forma finale diversa da quella progettata. In settori che richiedono estrema precisione come l’aerospaziale, l’automotive o gli scambiatori di calore, anche variazioni minime rispetto alla geometria prevista possono compromettere sicurezza e prestazioni.
Come prevenire la deformazione indesiderata
La prevenzione si basa su una combinazione di scelte progettuali, utensileria adeguata e controllo accurato dei processi. L’obiettivo è sostenere il tubo in ogni fase della piegatura, limitando sollecitazioni eccessive e distribuendo in modo uniforme la deformazione.
Uso corretto del mandrino
Il mandrino è il principale strumento per prevenire ovalizzazione e collasso interno. Deve essere scelto in base al Fattore Parete (OD/WT) e al raggio della curva:
- per pareti sottili servono mandrini a più sfere;
- per pareti più spesse è sufficiente un mandrino plug.
Wiper die per controllare le grinze
La wiper die è un elemento che sostiene il lato interno della curva mentre il tubo viene piegato, per evitare che il materiale si pieghi male o formi grinze.
Se l’angolo o il posizionamento del wiper die non sono corretti, il materiale riesce comunque a deformarsi e compaiono ondulazioni. È uno degli elementi più delicati del processo e deve essere regolato con grande precisione.
Gestione delle forze e della lubrificazione
Se l’attrito è troppo elevato, il materiale non scorre correttamente e tendono a formarsi pieghe. Se invece l’attrito è troppo basso, il tubo può scivolare e rovinarsi in superficie. Una lubrificazione corretta e costante aiuta a mantenere la deformazione sotto controllo.
Le macchine più moderne utilizzano anche un sistema di spinta lungo l’asse del tubo, chiamato booster, che riduce lo stiramento sul lato esterno della curva e limita l’assottigliamento delle pareti.
Scelta di raggio e spessore adeguati
Quando le curve sono molto strette, cioè con un raggio pari a una o una volta e mezzo il diametro del tubo, le sollecitazioni aumentano e i difetti diventano più probabili. È importante considerare anche il rapporto tra spessore e diametro. Tubi troppo sottili sono meno stabili e per essere piegati correttamente richiedono utensili specifici e un supporto continuo durante il processo di piegatura.
Controllo del ritorno elastico
Bisogna considerare che ogni materiale tende in parte a tornare alla forma originale dopo la piegatura. Per evitare che il tubo si riapra riallargando l’angolo della curvatura, si applica una piega leggermente più accentuata del necessario oppure si usano programmi CNC che correggono automaticamente questo effetto in base al materiale e al raggio della curva.
L’obiettivo di questo articolo era fare una panoramica sulla deformazione dei tubi: che cosa significa, quali tecniche vengono utilizzate e dove è utile in ambito industriale. Offre una visione di insieme, ma non sostituisce l’esperienza sul campo: ogni tubo, materiale e applicazione porta con sé variabili che fanno la differenza nel risultato finale.
Quando si passa alla pratica, l’esperienza è fondamentale. Per questo, se hai bisogno di una curvatura o di una lavorazione specifica, il consiglio è semplice: chiedi a chi si occupa di piegare i tubi tutti i giorni.
