Le tubazioni prefabbricate sono elementi di impianto realizzati in officina prima di essere portati in cantiere. Ogni tratto viene costruito come uno spool, ossia un pezzo unico completo di tubo, raccordi e flange già assemblati. Questo permette di spostare le lavorazioni più delicate, come taglio, saldatura e controlli, in un ambiente stabile e protetto, dove precisione e qualità sono molto più facili da garantire rispetto al cantiere.
Come è fatto uno spool
Uno spool è progettato per arrivare in cantiere pronto all’installazione. Può includere tubi in acciaio al carbonio o inox, curve, riduzioni, tee e flange di collegamento. Tutti i componenti sono scelti e assemblati seguendo criteri di sicurezza, resistenza e facilità di montaggio. Ogni spool ha un proprio codice identificativo e una distinta materiali che ne garantiscono tracciabilità e conformità.
La progettazione: dal modello 3D al disegno costruttivo
Prima della produzione si esegue una fase di progettazione dettagliata.
Le linee dell’impianto vengono modellate in 3D e suddivise in sezioni che possono essere trasportate e installate senza difficoltà. Da questo modello si generano i disegni isometrici, che indicano misure, materiali, angoli e punti di saldatura necessari alla costruzione.
Questo lavoro evita errori in cantiere e permette di verificare in anticipo che ogni spool sia compatibile con lo spazio in cui verrà montato.
La costruzione in officina: precisione e controllo
Realizzare tubi prefabbricati in officina significa poter lavorare con livelli di accuratezza elevati.
Le fasi principali includono:
- controllo dei materiali in ingresso e della loro provenienza;
- taglio e preparazione dei tubi con macchine automatiche ad alta precisione;
- assemblaggio guidato da dime e strumenti di misura;
- saldatura in condizioni ideali, spesso con processi automatizzati;
- controlli non distruttivi immediati per verificare la qualità delle giunzioni;
- eventuali trattamenti termici e verniciatura finale.
I vantaggi delle tubazioni prefabbricate
Tempi di realizzazione più rapidi
La differenza più evidente tra tubazioni prefabbricate e non prefabbricate riguarda la velocità di costruzione. Quando si lavora tradizionalmente in cantiere, ogni fase, dal taglio alla saldatura, dai controlli alla verniciatura, deve essere eseguita sul posto, spesso in condizioni climatiche variabili e con interferenze tra squadre diverse. Questo rallenta l’avanzamento e aumenta l’incertezza sui tempi.
Con la prefabbricazione, invece, le attività si svolgono in parallelo: l’officina produce gli spool mentre il cantiere prepara le strutture. Gli operatori lavorano in ambienti coperti, senza preoccuparsi del meteo e in assenza di difficoltà logistiche.
Inoltre, la produttività delle saldature in officina è molto più alta: lavorare in posizione controllata e con attrezzature dedicate permette di completare più giunti in meno tempo rispetto alle saldature realizzate in quota o in spazi difficili. Il risultato è una riduzione delle criticità del progetto.
Precisione dimensionale
Un altro punto di distacco riguarda la precisione del lavoro. La costruzione in opera fa spesso i conti con misurazioni difficili, superfici non perfettamente accessibili e componenti che devono essere adattati in situ. Questo porta a tolleranze più ampie, maggiori aggiustamenti e un rischio più alto di rework.
In officina, invece, il taglio CNC, i banchi di riscontro e i controlli laser permettono di mantenere tolleranze anche di pochi millimetri su lunghezze elevate.
Le saldature sono più uniformi e più facili da controllare, grazie alla possibilità di eseguire controlli non distruttivi immediati e correggere eventuali difetti senza rallentamenti. Questo rende meno probabile la necessità di riparazioni rispetto ai giunti realizzati direttamente in campo.
Sicurezza di montaggio
Dal punto di vista della sicurezza, la differenza è ancora più marcata. La posa tradizionale richiede molte più ore di lavoro in quota, su ponteggi o in aree esposte, con rischi legati a cadute, postura e condizioni ambientali. Anche i fumi di saldatura e la maneggiabilità dei componenti pesanti aumentano la possibilità di incidenti.
Le tubazioni prefabbricate riducono queste situazioni al minimo: la maggior parte delle saldature viene spostata a terra, in officina, dove gli operatori lavorano in condizioni ergonomiche e con sistemi di aspirazione efficaci.
Il cantiere si alleggerisce, perché servono meno saldatori, meno ponteggiatori e meno attrezzature pesanti. Questo abbassa la densità di personale nelle aree di lavoro e riduce il rischio di incidenti da interferenza, cadute o stress fisico.

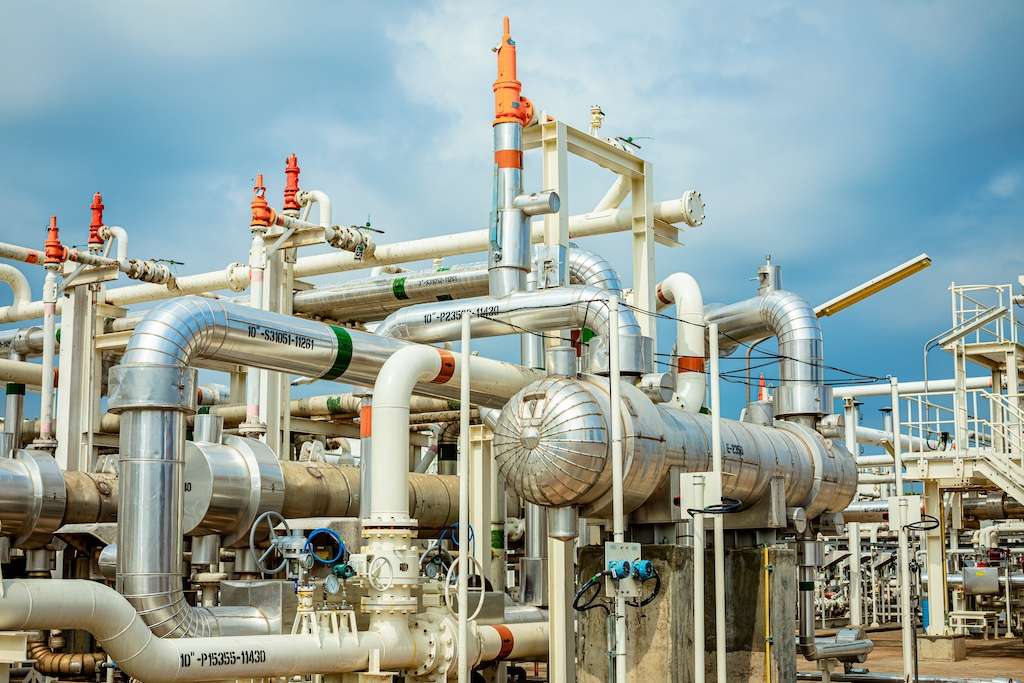

Tubazioni prefabbricate: in quali settori si usano?
- Tubazioni prefabbricate nel Settore Oil & Gas
- Tubazioni prefabbricate nel Settore Energetico
- Tubazioni prefabbricate nei settori Farmaceutico, Alimentare e Semiconduttori
- Tubazioni prefabbricate per il Trattamento Acque e Desalinizzazione
- Tubazioni prefabbricate per Applicazioni modulari e Progetti ad Alta Densità Impiantistica
Tubazioni prefabbricate nel Settore Oil & Gas
Sulle piattaforme, dove lo spazio è ridotto e i costi di personale sono elevati, ridurre al minimo le saldature in campo è essenziale. La prefabbricazione permette di arrivare a montaggi quasi “plug-and-play”, mentre nelle raffinerie e negli impianti petrolchimici garantisce il controllo rigoroso richiesto da materiali legati e leghe speciali.
Processi come preriscaldo e trattamenti termici, difficili da gestire all’aperto, trovano in officina l’ambiente ideale.
Tubazioni prefabbricate nel Settore Energetico
Centrali termoelettriche e impianti nucleari dipendono da tubazioni che devono sopportare pressioni e temperature estreme. Qui la prefabbricazione consente qualità metallurgica elevata, saldature controllate e una documentazione completa, indispensabile nei sistemi di sicurezza (Safety Class 1, 2 e 3).
Per tubi di grosso spessore, come le linee di vapore principale, l’uso di processi automatizzati in officina riduce drasticamente i tempi rispetto alla realizzazione in cantiere.
Tubazioni prefabbricate nei settori Farmaceutico, Alimentare e Semiconduttori
Nei settori dove la purezza dei fluidi è fondamentale, come nell’ambito farmaceutico e dellla produzione alimentare, la prefabbricazione permette di saldare le tubature in ambienti controllati. Questo garantisce superfici interne lisce e prive di discontinuità, requisito essenziale per evitare contaminazioni. La possibilità di operare in clean rooms e di verificare ogni giunto con endoscopia rende gli spool la soluzione ideale per installazioni che richiedono un alto livello di igiene.
Tubazioni prefabbricate per il Trattamento Acque e Desalinizzazione
Gli impianti di trattamento acque e le unità di desalinizzazione impiegano spesso tubazioni di grande diametro in acciaio o materiali compositi. Le tubazioni prefabbricate consentono di gestire lavorazioni che in cantiere sarebbero troppo sensibili all’umidità e alle condizioni ambientali, soprattutto per i sistemi in composito.
Inoltre, assemblare in officina componenti voluminosi riduce gli errori e semplifica l’installazione finale.
Tubazioni prefabbricate per Applicazioni modulari e Progetti ad Alta Densità Impiantistica
Ovunque ci sia una concentrazione elevata di apparecchiature come skid, moduli prefabbricati, unità di processo compatte, l’uso di tubazioni prefabbricate è un fattore decisivo.
L’integrazione con modellazione 3D, digital twin e scansioni laser permette di verificare l’installabilità prima della produzione, riducendo rischi e ritardi.
Questo approccio è ormai comune nei progetti EPC complessi, dove certezza dei tempi e qualità sono priorità assolute.
Le tubazioni prefabbricate migliorano tempi, qualità e sicurezza degli impianti, riducendo al minimo le criticità tipiche del cantiere. Tuttavia, il risultato finale dipende in gran parte da chi le progetta e le realizza.
Per questo può essere utile affidarsi a un’azienda specializzata nelle tubazioni prefabbricate, in grado di gestire progettazione, produzione in officina e controllo qualità, garantendo spool realmente pronti per l’installazione.
