Negli impianti industriali, le tubazioni formano una rete che trasporta fluidi e energia in modo continuo. Per funzionare in sicurezza, però, queste linee non possono restare libere di muoversi o deformarsi: hanno bisogno di sistemi di supporto progettati per controllare il loro comportamento.
I supporti per tubazioni sono proprio questi elementi: componenti studiati per sostenere il peso del tubo, guidarlo nei movimenti e prevenire sollecitazioni che potrebbero provocare danni o fermate dell’impianto
A prima vista possono sembrare semplici staffe, ma il loro ruolo è molto più complesso. Devono gestire forze diverse, dal peso del tubo e del fluido interno alle dilatazioni dovute alla temperatura, fino agli effetti di vibrazioni o eventi sismici. Un supporto scelto o posizionato male può causare cedimenti della linea, deformazioni o carichi indesiderati su apparecchiature sensibili.
Ogni supporto controlla alcuni movimenti e ne permette altri: può bloccare la tubazione in verticale, guidarla lateralmente o lasciarla scorrere quando si espande con il calore. Questo equilibrio tra vincolo e libertà di movimento è ciò che consente alla rete di tubazioni di lavorare in modo stabile e affidabile, anche in condizioni operative complesse

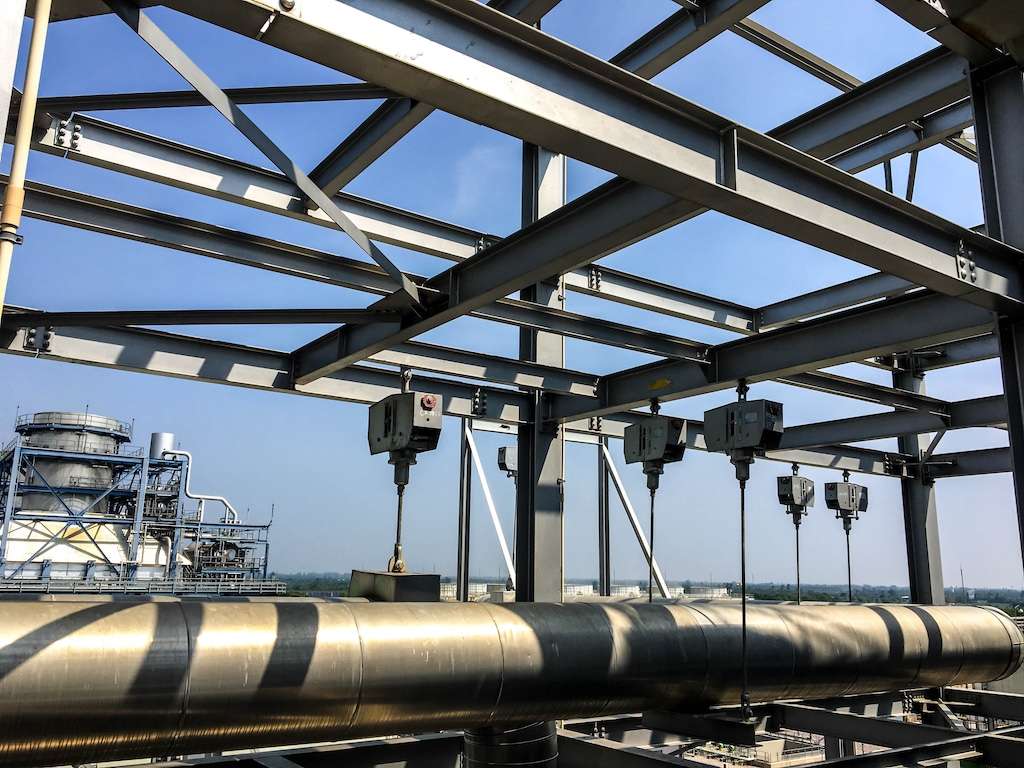

Principali tipologie di supporti: la classificazione
Per gestire correttamente peso, movimenti e sollecitazioni delle tubazioni, negli impianti industriali si utilizzano supporti con funzioni diverse. Si possono suddividere in tre grandi categorie: supporti rigidi, supporti elastici e dispositivi dinamici. Questa classificazione permette di capire quali elementi servono in base alle condizioni operative della linea.
Supporti rigidi
Sono i più semplici e i più diffusi. Sostengono il peso della tubazione e la stabilizzano, senza però assorbire movimenti verticali. Vengono usati dove la linea può restare vincolata senza rischi.
Ad esempio:
- Pipe shoes, sono “scarpe” che sollevano il tubo e permettono continuità dell’isolamento.
- Selle o wear pads, utili quando serve distribuire meglio il carico o proteggere il tubo dall’usura.
- Trunnions, impiegati quando la geometria non permette un appoggio diretto sulla struttura.
Questi supporti trasferiscono direttamente i carichi alla struttura dell’impianto e mantengono la tubazione nella sua posizione prevista.
Supporti elastici (a molla)
Questi supporti entrano in gioco quando la tubazione si muove verticalmente per effetto della temperatura. In questi casi, un vincolo rigido sarebbe dannoso perché impedirebbe la naturale dilatazione del tubo.
Ne esistono due principali:
- Molle a carico variabile, che seguono il movimento della linea modificando la forza esercitata.
- Molle a carico costante, che mantengono quasi invariato il sostegno anche quando lo spostamento è ampio.
Sono fondamentali vicino alle apparecchiature sensibili o sulle linee che subiscono importanti variazioni termiche.
Dispositivi dinamici
Sono progettati per proteggere la tubazione durante eventi eccezionali, come vibrazioni violente, colpi d’ariete o terremoti.
I principali sono:
- Snubbers, che restano liberi durante i movimenti lenti ma diventano rigidi quando la tubazione si muove troppo velocemente.
- Sway braces, elementi elastici che aiutano a smorzare vibrazioni e oscillazioni.
Questi dispositivi non sostengono il peso della tubazione sempre e comunque: intervengono solo quando serve stabilizzare l’installazione.
Insieme, queste tre categorie coprono tutte le esigenze di un impianto: sostegno del peso, gestione dei movimenti e protezione dagli eventi più critici.
Dal progetto all’installazione: come si arriva ai supporti montati nell’impianto
Il percorso che porta un supporto dalla fase di studio alla sua presenza fisica sull’impianto è scandito da passaggi chiari. È un processo che coinvolge ingegneria, costruzione e manutenzione, perché un supporto non è un semplice accessorio: deve lavorare in armonia con il comportamento della tubazione e con le condizioni operative dell’impianto.
Tutto parte dalla progettazione, prosegue con installazione e messa in servizio, e continua nel tempo con un’attività costante di controllo e manutenzione.
1. Progettazione: analizzare la tubazione e definire cosa serve
La prima fase consiste nello studio del comportamento meccanico della linea. Gli ingegneri valutano tre famiglie di carichi: il peso della tubazione e del fluido, le dilatazioni dovute alla temperatura e i carichi occasionali come sisma o shock fluidodinamici. Questi elementi permettono di stabilire:
- dove servono supporti rigidi, elastici o dinamici;
- l’interasse tra un supporto e l’altro, così da evitare flessioni eccessive;
- i punti in cui la linea deve essere libera di muoversi e quelli in cui deve essere vincolata;
- i casi in cui occorre verificare i punti di stress locali.
Questo lavoro integra discipline diverse: meccanica strutturale, termica e conoscenza dei materiali La scelta parte da cataloghi standard, ma viene sempre verificata e adattata tramite calcolo e da verifiche di compatibilità con l’impianto circostante.
2. Preparazione all’installazione: scegliere il supporto e controllare i dettagli
Una volta definito cosa serve, si selezionano modelli e dimensioni, verificando:
- la capacità di carico del supporto;
- la corsa necessaria, nel caso di molle;
- i materiali, per evitare corrosione galvanica o degrado sotto isolamento;
- eventuali soluzioni speciali per alte temperature o criogenia.
Tutto viene allineato con le strutture dell’impianto: travi, plinti e punti di ancoraggio devono essere in grado di assorbire i carichi trasferiti dal supporto.
3. Installazione in campo: posizionamento, regolazione e sicurezza
In cantiere, i supporti vengono montati seguendo il progetto e rispettando tolleranze precise.
Per i supporti a molla, questa fase è particolarmente importante: arrivano con perni di bloccaggio (travel stops) che mantengono la molla precaricata. Prima dell’avviamento termico, i tecnici devono:
- verificare l’allineamento e la corretta presa del carico;
- regolare la molla sulla posizione prevista;
- rimuovere i perni quando la linea è pronta a entrare in esercizio.
Se i perni non vengono rimossi, il supporto si comporta come un vincolo rigido e può causare danni significativi alla tubazione quando questa si dilata con la temperatura.
4. Messa in servizio: controllare che tutto lavori come previsto
Durante il primo ciclo termico, gli indicatori dei supporti a molla devono spostarsi verso la posizione “a caldo”. Le superfici di scorrimento devono rimanere libere da vernici o sporco, e i dispositivi dinamici come gli snubber devono poter reagire liberamente ai movimenti lenti e bloccarsi solo in caso di accelerazioni elevate.
5. Manutenzione e ispezione nel tempo
Un supporto, anche se statico, è un componente soggetto a usura e deve essere controllato regolarmente. Le verifiche tipiche includono:
- integrità meccanica e assenza di deformazioni;
- presenza di corrosione, soprattutto sotto isolamento;
- corretto funzionamento di molle e snubber;
- libertà di scorrimento delle superfici che lo richiedono;
- coerenza tra posizione “a caldo” e valori previsti in progetto.
Questi controlli seguono le linee guida della norma MSS SP-58 e garantiscono che la tubazione continui a comportarsi come previsto, senza introdurre stress indesiderati o rischi operativi
Il risultato finale di questo percorso è un sistema di supporti che non solo sostiene la tubazione, ma la accompagna nel suo comportamento termico, dinamico e operativo, assicurando stabilità e durata dell’impianto nel tempo.
