Il montaggio delle tubazioni industriali è una delle fasi più critiche nella realizzazione di un impianto di processo. Da come viene eseguito dipendono direttamente la sicurezza dell’esercizio, l’affidabilità nel tempo e la conformità alle normative tecniche applicabili. Un montaggio non corretto può generare perdite, vibrazioni, carichi indesiderati sulle apparecchiature e problemi che emergono solo durante l’avviamento o, peggio, in esercizio.
È importante sapere che il montaggio tubazioni industriali non è un semplice assemblaggio di componenti, ma un processo strutturato che coinvolge progettazione, prefabbricazione, controlli di qualità, installazione in cantiere e verifiche finali. Ogni fase deve essere eseguita secondo procedure precise, rispettando tolleranze, specifiche di saldatura e criteri di allineamento.
In questo articolo descriviamo in modo chiaro e completo come avviene il montaggio delle tubazioni industriali, analizzando le fasi principali prima, durante e dopo le attività in cantiere, per fornire una visione tecnica utile a chi deve realizzare un nuovo impianto o valutare la corretta esecuzione dei lavori.
Cosa succede prima del montaggio delle tubazioni
Prima di vedere una linea di piping assemblata in cantiere, è necessario un lavoro preparatorio. È in questa fase che si decidono materiali, percorsi, controlli e soluzioni tecniche che determineranno la qualità e la sicurezza dell’impianto.
Analisi delle esigenze e prime decisioni
Il processo parte dalla definizione dei requisiti: cosa deve trasportare la tubazione, a quali pressioni e temperature, in quale ambiente dovrà funzionare.
Si valutano i vincoli normativi, le condizioni del sito e i materiali più adatti. Questo permette di stimare costi e fattibilità, evitando scelte che diventerebbero problematiche nelle fasi successive.
Progettazione e documentazione
Una volta stabilite le basi, si passa alla progettazione vera e propria. Gli ingegneri di processo producono i P&ID, cioè gli schemi che mostrano come ogni linea si collega alle apparecchiature. Si realizza il modello 3D dell’impianto e si analizzano gli stress dovuti a peso, temperatura e vibrazioni.
Da questa fase nascono i disegni isometrici e le liste dei materiali: documenti che mostrano in modo chiaro come deve essere realizzato l’impianto e quali componenti servono. Sono strumenti fondamentali perché guidano passo dopo passo chi si occupa della costruzione e dell’installazione.
Acquisto dei materiali e prefabbricazione
Prima dell’arrivo in cantiere, gran parte del lavoro si svolge in officina. I componenti vengono acquistati e controllati, mentre le tubazioni vengono tagliate, assemblate e saldate in segmenti prefabbricati chiamati spool.
La prefabbricazione permette di lavorare in un ambiente controllato, con saldature più accurate e meno imprevisti rispetto al montaggio diretto sul campo.
Controlli di qualità prima della spedizione
Ogni spool viene verificato prima di lasciare l’officina: controlli visivi, radiografie o ultrasuoni garantiscono che le saldature siano integre e che le dimensioni rispettino il progetto. Questi passaggi riducono notevolmente i problemi in fase di montaggio e permettono di velocizzare le attività in cantiere.

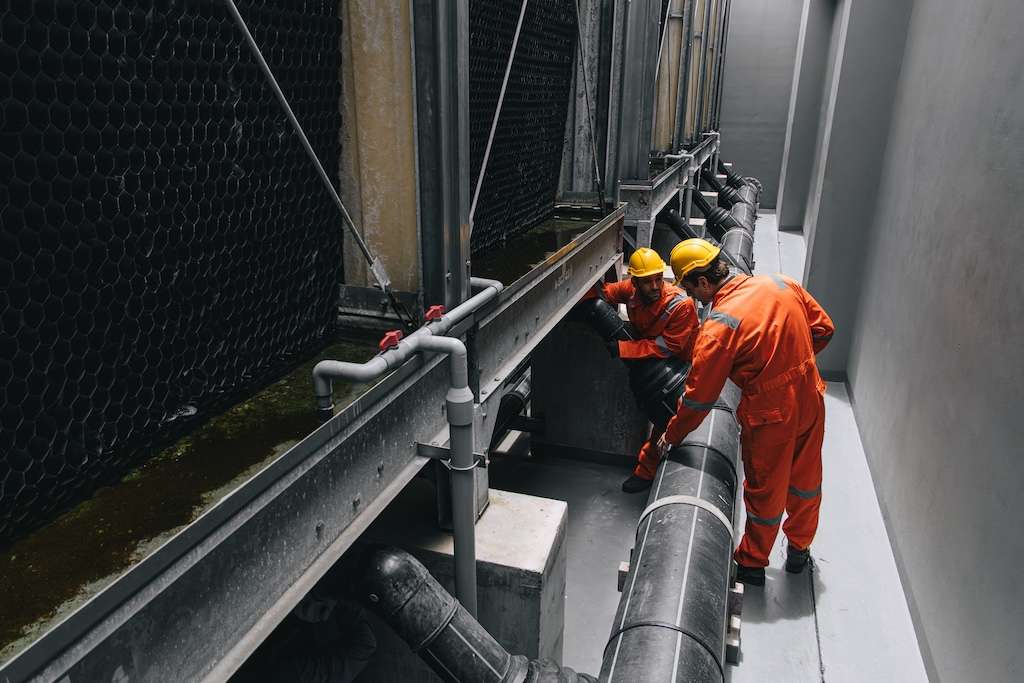

Montaggio delle tubazioni in cantiere
Il montaggio rappresenta la fase in cui la progettazione e la prefabbricazione prendono forma nella destinazione finale. Qui la precisione è importantissima: anche un piccolo disallineamento può generare problemi di tenuta, vibrazioni o carichi indesiderati sulle apparecchiature. Per questo il montaggio non è un semplice assemblaggio, ma un processo tecnico che richiede controllo costante e rispetto rigoroso delle specifiche.
Posizionamento degli spool e saldature in campo
Gli spool prefabbricati arrivano in cantiere già controllati, ma devono essere adattati alle condizioni reali dell’impianto. Le saldature di collegamento (field welds) vengono eseguite in punti strategici, spesso in spazi ridotti e con condizioni meno favorevoli rispetto all’officina. Nella saldatura dei tubi per impianti industriali è fondamentale seguire procedure di saldatura già testate e approvate (WPS) e controllare che ogni collegamento sia realizzato secondo le misure e le indicazioni riportate nei disegni. In questo modo si garantisce la solidità dell’impianto e si riduce il rischio di errori o difetti che potrebbero causare problemi nel tempo.
Installazione dei supporti e gestione delle tolleranze
Prima di completare i collegamenti, il sistema di supporti deve essere installato con attenzione. Ogni tubazione deve lavorare nelle condizioni previste: troppo vincolata non consente le dilatazioni termiche, troppo libera rischia vibrazioni e cedimenti.
I supporti a molla richiedono particolare attenzione: non devono essere messi in funzione prima del test idrostatico, perché potrebbero influenzare il comportamento dell’impianto e falsare i risultati delle prove.
Allineamento alle macchine e controlli meccanici
Quando le tubazioni si collegano a pompe, compressori o turbine, l’allineamento è decisivo. Se il tubo esercita spinte sulla macchina, può compromettere cuscinetti, tenute e prestazioni.
Le pratiche raccomandate API RP 686, pubblicate dall’American Petroleum Institute, definiscono criteri molto rigorosi per le installazioni industriali, comprese le tubazioni. In particolare, stabiliscono limiti precisi per la planarità e la corretta posizione delle flange, cioè delle superfici con cui le tubazioni si collegano ai macchinari.
Secondo queste linee guida, durante il serraggio dei bulloni non devono verificarsi spostamenti della macchina: se l’albero si muove anche solo di pochi centesimi di millimetro, significa che la tubazione sta esercitando una forza indesiderata sulla struttura. In questi casi è necessario fermarsi e correggere l’allineamento prima di procedere, per evitare danni e problemi di funzionamento nel tempo.
Verifiche finali prima del collaudo

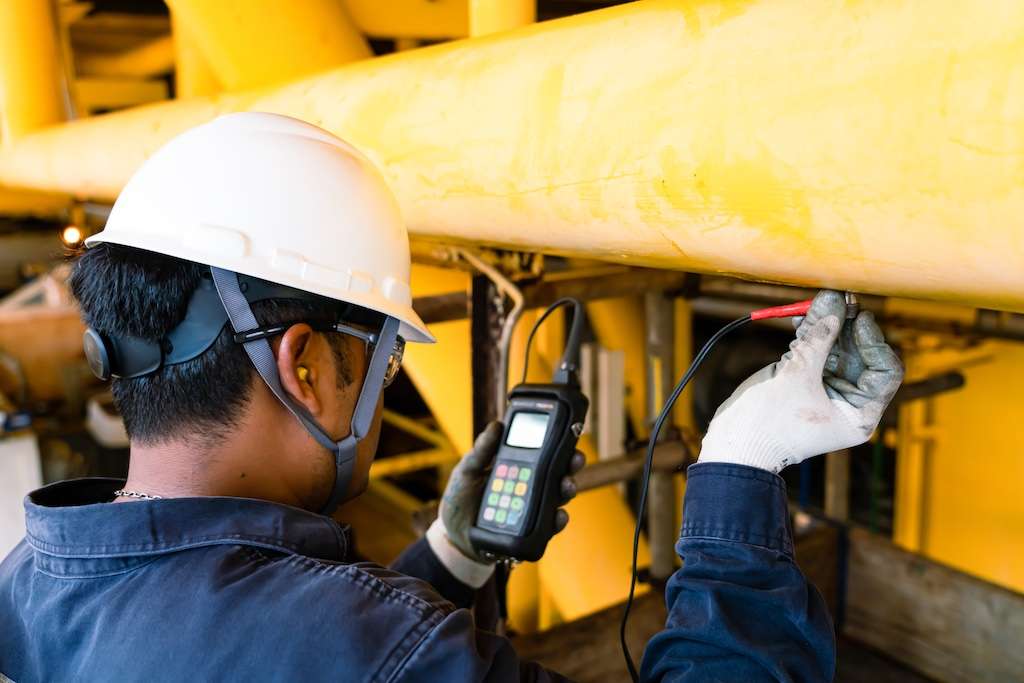

Una volta terminato il montaggio, l’impianto viene sottoposto a una serie di controlli. Si effettuano verifiche visive, misurazioni delle dimensioni e, quando necessario, controlli specifici sulle saldature per assicurarsi che non presentino difetti, senza danneggiarle.
Si controlla inoltre che siano stati rimossi i dispositivi usati per il trasporto, che gli isolamenti siano installati correttamente e che tutto corrisponda ai disegni approvati per la costruzione. Solo dopo aver superato le verifiche l’impianto può passare al collaudo idraulico e alle successive fasi di avviamento.
Cosa succede dopo il montaggio delle tubazioni
- Collaudo e commissioning
- Prova idraulica: la verifica strutturale decisiva
- Pulizia interna delle linee
- Test di tenuta e verifiche funzionali
- Inertizzazione e preparazione all’avvio
Collaudo e commissioning
Dopo il montaggio, il sistema di piping deve dimostrare di essere sicuro, integro e pronto ad essere utilizzato.
Il collaudo e il commissioning rappresentano questa transizione: un insieme di verifiche che trasformano un impianto statico in un sistema operativo affidabile. Sono fasi delicate, in cui eventuali errori progettuali o di costruzione emergono con chiarezza e devono essere risolti prima dell’avviamento.
Prova idraulica: la verifica strutturale decisiva
Il primo passo è la prova idraulica (hydrotest), pensata per mettere alla prova la resistenza meccanica dell’intero sistema. La tubazione viene riempita d’acqua e pressurizzata oltre le condizioni di progetto, mantenendo la pressione per un periodo definito. Questo test permette di individuare eventuali perdite, deformazioni o punti deboli.
Nel caso degli acciai inox, l’acqua utilizzata deve avere un contenuto di cloruri molto basso per evitare fenomeni di corrosione, e il sistema deve essere svuotato e asciugato rapidamente.
Pulizia interna delle linee
Prima dell’avviamento, il piping deve essere completamente libero da scorie di saldatura, ossidi e detriti. A seconda del servizio, si utilizzano diverse tecniche:
- Water flushing, usando acqua ad alta velocità per trascinare via i residui.
- Steam blowing, per le linee vapore destinate a turbine: il vapore ad alta energia rimuove particelle potenzialmente dannose.
- Air blowing, per linee gas o aria strumenti, dove è necessario evitare l’ingresso di umidità.
Questa fase serve a proteggere valvole, pompe e apparecchiature sensibili collegate alle tubazioni.
Test di tenuta e verifiche funzionali
Dopo la prova idraulica, vengono rimosse le flange cieche, cioè piastre metalliche usate temporaneamente per chiudere le tubazioni durante i test e isolare alcune parti dell’impianto. Una volta ripristinati i collegamenti normali, si esegue un test di tenuta a bassa pressione per controllare che non ci siano perdite, nemmeno minime, nei punti di giunzione come flange e raccordi.
Per individuare anche le perdite più piccole si utilizza spesso aria o azoto. In parallelo vengono controllati strumenti, valvole, sensori e altri accessori, per assicurarsi che funzionino correttamente nelle condizioni operative previste.
Inertizzazione e preparazione all’avvio
Prima di introdurre fluidi di lavoro, l’impianto deve essere reso sicuro. L’ossigeno residuo viene eliminato facendo circolare azoto all’interno dell’impianto fino a ridurre la sua concentrazione a livelli sicuri, sufficienti per evitare la formazione di miscele esplosive. Solo dopo questo passaggio il sistema può essere preparato per l’avviamento.

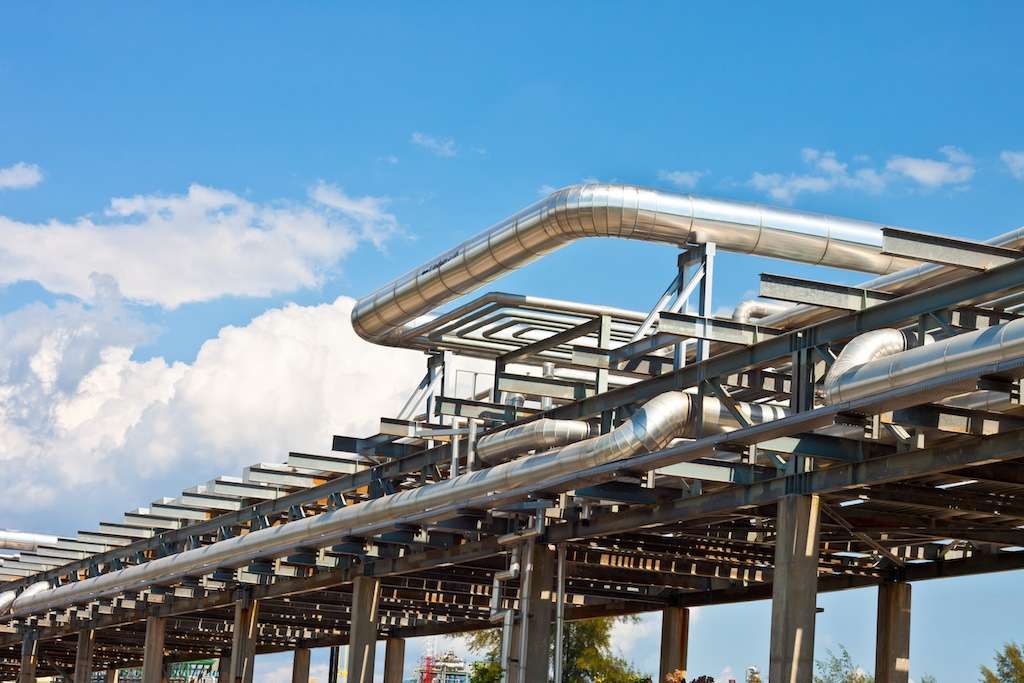

Start-up: ingresso in servizio
Lo start-up è la fase in cui l’impianto entra effettivamente in funzione e nelle tubazioni inizia a circolare il fluido per cui sono state progettate.
Si avvia gradualmente il flusso, si controllano pressioni e temperature, e si monitorano vibrazioni, rumorosità e comportamenti delle valvole. È qui che la progettazione, la costruzione e il commissioning devono dimostrare la loro coerenza. Un avvio ben eseguito riduce i rischi, allunga la vita dell’impianto e previene fermi non programmati.
Manutenzione e integrità delle tubazioni
Dopo l’avviamento, la priorità diventa mantenere il sistema di piping sicuro, efficiente e conforme alle normative. La manutenzione non è un’attività accessoria: è ciò che preserva l’integrità delle tubazioni durante anni di esercizio, prevenendo guasti che potrebbero fermare l’impianto o compromettere la sicurezza.
Monitoraggio del degrado e strategie di ispezione
Nel tempo, le tubazioni sono sottoposte a usura: possono corrodersi, subire vibrazioni, risentire delle variazioni di temperatura e di condizioni di esercizio che cambiano. Uno dei problemi più insidiosi è la corrosione sotto isolamento, perché non è facile da individuare, rischiando di danneggiare seriamente il tubo prima che il problema diventi evidente.
Per individuarla si usano diversi metodi, come la rimozione controllata di piccole parti dell’isolamento, controlli con radiografie digitali o tecniche specifiche che permettono di misurare lo spessore del tubo senza smontare grandi porzioni dell’impianto.
Questi controlli consentono di intervenire in modo mirato, evitando verifiche inutili e concentrando l’attenzione solo sulle zone realmente più a rischio.
Approccio basato sul rischio (RBI)
In molti impianti le ispezioni vengono pianificate seguendo un approccio basato sul rischio, come indicato dalle linee guida API 580 e 581. Il principio è semplice: non tutte le tubazioni hanno lo stesso livello di criticità.
Per ogni linea si valuta quanto è probabile che possa verificarsi un guasto e quali sarebbero le conseguenze in caso di rottura. Dalla combinazione di questi due aspetti nasce la priorità di controllo.
Le tubazioni che trasportano fluidi pericolosi, lavorano ad alte pressioni o sono più soggette a corrosione vengono quindi ispezionate più frequentemente. Al contrario, le linee meno critiche possono essere controllate a intervalli più lunghi, senza ridurre la sicurezza dell’impianto.
Questo metodo permette di usare meglio tempo e risorse, concentrando gli sforzi dove il rischio è maggiore e mantenendo comunque elevati standard di sicurezza.
Obblighi normativi e verifiche periodiche
In Italia, il Decreto Ministeriale 329/04 stabilisce che le tubazioni soggette alla normativa PED non possono essere installate e poi lasciate senza controlli. La PED è la direttiva europea che regola le attrezzature a pressione, cioè tubazioni e apparecchi che lavorano con fluidi in pressione e che, se cedessero, potrebbero creare situazioni pericolose.
Proprio perché questi impianti comportano dei rischi, la normativa impone verifiche periodiche per assicurarsi che continuino a funzionare in modo sicuro.
Sono previsti due tipi principali di controlli.
- Le verifiche di funzionamento servono a controllare che i dispositivi di sicurezza, come le valvole che limitano la pressione, funzionino correttamente.
- Le verifiche di integrità, invece, servono a valutare lo stato reale delle tubazioni, tramite controlli visivi, misure dello spessore e controlli mirati che non danneggiano l’impianto.
La frequenza di questi controlli dipende dal tipo di attrezzatura e dal fluido trasportato: in genere può arrivare a circa 4–5 anni per le verifiche di funzionamento e fino a 10 anni per quelle di integrità.
Il mancato rispetto di queste scadenze non è solo un problema tecnico, ma comporta anche responsabilità legali per il datore di lavoro.
Manutenzione delle valvole e componenti critici
Le valvole richiedono attenzione costante:
- le valvole di sicurezza devono essere testate periodicamente per garantire la corretta pressione di apertura;
- le valvole di blocco devono essere verificate per tenuta, manovrabilità e condizioni degli steli.
Una manutenzione trascurata in questi punti può generare perdite, difficoltà operative o rischi legati alla sovrapressione.
Perché il montaggio delle tubazioni industriali è decisivo per l’affidabilità dell’impianto
Il montaggio delle tubazioni industriali rappresenta il punto di sintesi tra progettazione, costruzione e messa in servizio. Anche con un progetto corretto e materiali di qualità, un montaggio eseguito senza il dovuto controllo può compromettere il funzionamento dell’intero impianto, generando problemi di sicurezza, fermi non programmati e costi di manutenzione elevati.
Un montaggio eseguito correttamente richiede competenze tecniche specifiche, rispetto delle procedure di saldatura, controllo degli allineamenti e verifiche rigorose prima del collaudo e dell’avviamento. Le fasi successive, come il commissioning e la manutenzione, non possono compensare errori commessi durante il montaggio in cantiere.
Per questo motivo il montaggio tubazioni industriali deve essere affrontato come un’attività critica, pianificata e controllata in ogni dettaglio, affidata ad un’azienda con una comprovata esperienza nel montaggio di tubazioni industriali e conforme alle normative tecniche e di sicurezza applicabili. Solo così è possibile garantire un impianto affidabile, sicuro e progettato per durare nel tempo.
