Gli inserti plug-in per l’idraulica sono elementi di connessione progettati per essere inseriti direttamente nel tubo o nel corpo del componente, senza operazioni di serraggio tradizionali, filettature o coppie di chiusura controllate.
Nascono per semplificare e rendere più affidabili le operazioni di montaggio. In un contesto industriale in cui tempi, ripetibilità e riduzione degli errori sono sempre più critici, queste soluzioni permettono di ottenere connessioni sicure senza le complessità dei sistemi tradizionali.
In questo articolo vedremo cosa sono gli inserti plug-in e quali vantaggi offrono nelle applicazioni idrauliche.

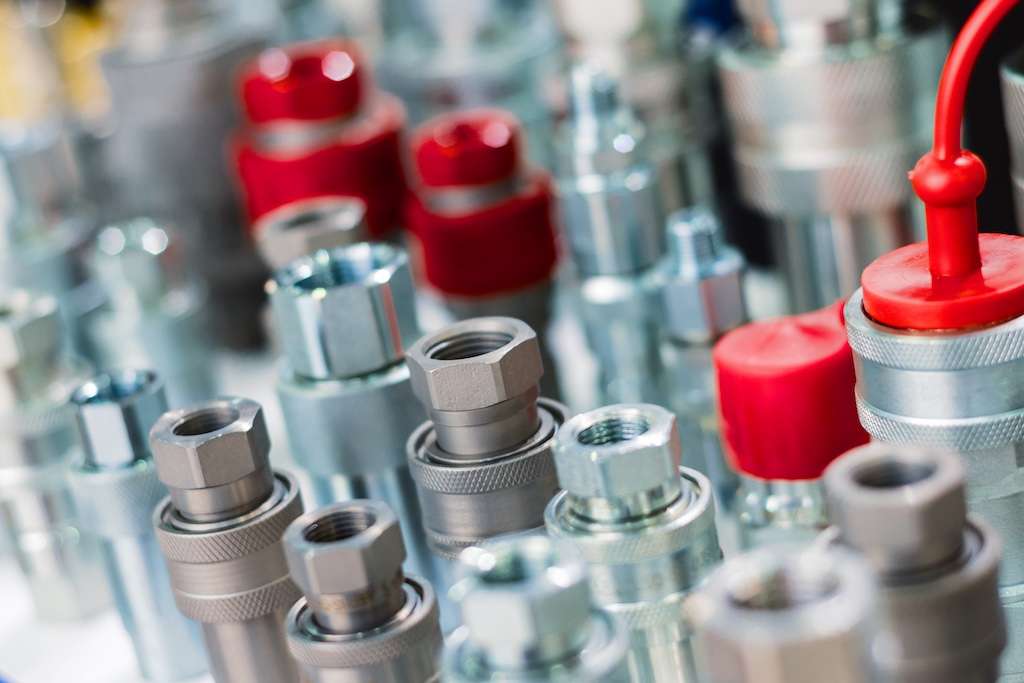

Kit tubazioni: fare prima e fare meglio
Il montaggio easy plugin fa parte del kit di tubazioni industriali cioè un pacchetto già pronto che raccoglie tutti i componenti necessari per realizzare una parte dell’impianto idraulico. Non contiene pezzi generici, ma tubi tagliati e assemblati nella misura corretta, adattatori, supporti di fissaggio e protezioni. L’obiettivo è semplice: offrire un insieme ordinato di componenti reciprocamente compatibili per semplificare le fasi di assemblaggio.
All’interno di questo sistema si inserisce il montaggio easy plugin, una tecnologia che sostituisce il serraggio tradizionale con un collegamento a inserimento rapido.
Il tubo, dotato del suo raccordo maschio, si spinge nella sede e si blocca automaticamente grazie ai meccanismi interni della cartuccia.
La tenuta è garantita dalle guarnizioni, mentre il bloccaggio avviene senza chiavi, senza coppie di serraggio e senza rischio di danneggiare il tubo con torsioni involontarie.
Il risultato è un processo più lineare: il kit organizza e semplifica il flusso dei componenti, il sistema di inserti plugin rende più rapido e intuitivo il montaggio. Insieme, permettono di ridurre gli errori, velocizzare la produzione e rendere l’installazione accessibile anche in spazi molto stretti, dove usare utensili sarebbe complicato o impossibile.
Vantaggi in termini di velocità e semplicità di installazione
L’adozione del sistema easy plugin porta un’accelerazione evidente nelle operazioni di montaggio.
Un raccordo filettato richiede una procedura lunga e tecnicamente complessa: allineamento, avvitamento, serraggio con chiave e controllo della coppia. Il plugin si installa con un unico gesto: il tubo viene spinto nella sede e si blocca con un click. Questa modalità elimina passaggi lenti e soggetti a errore, permettendo una notevole riduzione dei tempi di installazione rispetto alle connessioni tradizionali.
L’installazione dell’impianto idraulico è quindi più intuitiva, riduce gli errori e aumenta l’affidabilità del sistema. In una linea produttiva, significa cicli più rapidi, minore dipendenza da abilità specialistiche e una qualità del montaggio più costante.
Riducono le fasi delicate di assemblaggio
Uno dei motivi principali per cui il sistema easy plugin accelera il lavoro è l’eliminazione dei passaggi considerati “sensibili” con i raccordi filettati. L’allineamento delle filettature, il rischio di spanatura, il serraggio errato e la necessità di controlli successivi richiedono tempo ed esperienza. Inoltre, queste operazioni possono essere eseguite diversamente in base all’operatore, aggiungendo complessità.
Il sistema plug-in rende l’operazione di montaggio più controllabile e ripetibile: rispetto ai raccordi tradizionali, è più semplice verificare che l’inserto sia stato inserito correttamente. Questo contribuisce a ridurre il rischio di errori in fase di assemblaggio e la necessità di controlli successivi.
Semplificano il lavoro manuale
Nelle applicazioni industriali moderne, molte connessioni si trovano in zone dove è difficile manovrare utensili. Gli operatori devono spesso ruotare il corpo, infilare le mani in spazi stretti o lavorare sopra la testa. Con i raccordi tradizionali, queste condizioni rallentano moltissimo l’assemblaggio.
Il sistema plugin cambia completamente la dinamica: serve solo lo spazio sufficiente per inserire la mano, senza la necessità di coppie torcenti o movimenti ampi. Anche in cabine compatte o dentro pannelli idraulici molto densi, la facilità di installazione rimane invariata.
Richiedono meno manualità
Uno dei problemi più comuni nelle linee produttive è la differenza di performance tra operatori senior e junior. I raccordi filettati richiedono sensibilità, conoscenza delle coppie e una manualità che si sviluppa nel tempo.
Il plugin, invece, consente anche a un operatore meno esperto di ottenere un risultato corretto.
Migliorano l’ergonomia del lavoro
L’assenza di movimenti di serraggio elimina molte dinamiche che portano a disturbi da sforzo ripetitivo.
Con i raccordi tradizionali, rotazioni continue del polso e applicazione di forza sono inevitabili, così come le conseguenze: affaticamento degli operatori, deconcentrazione, infortuni e malattie croniche. Il plugin richiede soltanto una spinta in direzione del tubo: un movimento naturale e molto meno usurante.
Il tubo non si deforma
Durante il serraggio, i raccordi filettati tendono a trascinare il tubo in rotazione. Se il tubo viene installato in torsione, la treccia metallica lavora costantemente sotto stress, accelerando la fatica del materiale e anticipando la rottura per scoppio.
Il sistema degli inserti plugin, invece, non esercita alcuna torsione: il tubo si allinea naturalmente lungo il percorso previsto. Questo non solo semplifica il montaggio, ma migliora direttamente la durata operativa dell’impianto idraulico.
Possibilità di preassemblaggio
Il vantaggio operativo del plugin si amplifica quando inserito in un sistema di fornitura basato sul kitting. Il tubo preassemblato arriva già pronto, con lunghezza, orientamento e componenti di protezione corretti.
Questo significa che l’operatore:
- non deve cercare componenti sfusi,
- non deve verificare se i raccordi sono compatibili,
- non deve preoccuparsi di pulizia interna o residui di lavorazione.
Il risultato è un flusso di lavoro continuo e lineare, dove installazione rapida e ordine logistico si supportano a vicenda.
Controllo qualità integrato
Le rilavorazioni dovute a perdite, serraggi errati o filetti danneggiati rappresentano una delle principali fonti di spreco nelle linee idrauliche. Il sistema di inserti plugin elimina molte delle cause strutturali di questi difetti. Se un raccordo non è completamente inserito, non resta “quasi montato”: semplicemente non si aggancia. Questo comporta un controllo qualità integrato nella natura del componente.
Casi d’uso del sistema easy plugin nei kit di tubazioni industriali
L’adozione del sistema easy plugin, integrato in kit di tubazioni preconfezionati, trova applicazioni particolarmente efficaci in contesti dove velocità, ergonomia e affidabilità diventano fattori critici.
Ecco alcuni casi specifici.
Linee di assemblaggio con alto turnover del personale
Le aziende devono spesso formare nuovi operatori in tempi molto brevi. Per i raccordi filettati, la differenza tra un assemblatore esperto e uno inesperto può impattare enormemente sulla qualità.
Il plugin, invece, permette un montaggio intuitivo e ripetibile: il click di aggancio e l’indicatore di completamento offrono una verifica immediata. Questo rende l’intero processo meno dipendente dal livello di esperienza, aumentando la costanza qualitativa dei montaggi.
Situazioni con rischio di torsione del tubo durante il montaggio
Gli assemblaggi su componenti difficili da raggiungere costringono spesso gli operatori a serraggi “di fortuna” che trascinano il tubo. Questa torsione è uno dei fattori principali di scoppio prematuro.
Con il plugin la torsione non compare: il tubo si autoallinea senza essere trascinato da rotazioni, aumentando la vita utile del componente.
Applicazioni soggette a vibrazioni e urti
Macchine movimento terra, trattori e attrezzature minerarie lavorano in condizioni di forte vibrazione. I raccordi filettati tendono ad allentarsi nel tempo, causando microperdite o rotture lente che emergono solo in fase di collaudo.
Il blocco meccanico del plugin non si basa sulla coppia e non si allenta con le vibrazioni. Per questo risulta particolarmente adatto alle applicazioni con sollecitazioni dinamiche.
Questa è una panoramica generale del tema, pensata per chiarire i concetti principali. Se hai dubbi o vuoi approfondire, contattaci: lavorando ogni giorno con le soluzioni plug in per l’idraulica. Possiamo assisterti nel tuo caso specifico, valutando le esigenze applicative e operative.
